2CA120KEL
Can't find what you're looking for? Go to the Product Selector
直線導軌, 2CA, Twin Shaft Web, End supported, Standard, SB, Vertical Carriage, 0.750 英寸, One Dual Guide, 1800 磅力 Dynamic Load Capacity
- 雙軸直線導軌
- 垂直配置

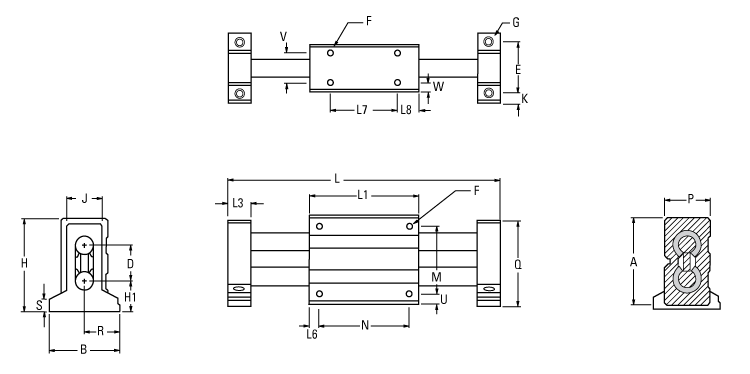

| 尺寸 | 價值 |
|---|---|
| [A] | 3.5 英寸 |
| [B] | 3 英寸 |
| [D] | 1.5 英寸 |
| [d] 軸，標稱直徑 | 0.75 英寸 |
| [E] | 2.25 英寸 |
| [F] | 1/4-20 |
| [G] | 1/4 bolt, 0.28 in hole |
| [H] | 3.625 英寸 |
| [H1] | 1.125 英寸 |
| [J] | 1.63 英寸 |
| [K] | 0.38 英寸 |
| [L1] | 4.5 英寸 |
| [L3] | 0.75 英寸 |
| [L6] | 0.25 英寸 |
| [L7] | 3.5 英寸 |
| [L8] | 0.5 英寸 |
| [M] | 2.87 英寸 |
| [N] | 4 英寸 |
| [P] | 2 英寸 |
| [Q] | 3.44 英寸 |
| [R] | 1.5 英寸 |
| [S] | 0.56 |
| [U] | 0.31 英寸 |
| [V] | 1.38 英寸 |
| [W] | 0.31 英寸 |
