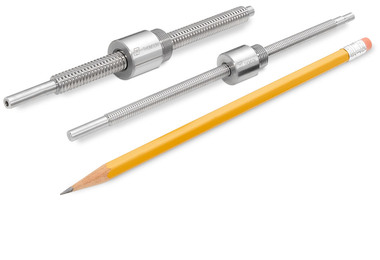

小型公制精密滾珠螺桿
小型公制精密滾珠螺桿裝置是小型封裝應用的有效和具備成本效率的解決方案，特別適合用于狹小空間。滾珠螺桿裝置可選 8 到 12 毫米直徑，并有 2 到 5 毫米的導程 - 所有裝置均具有 ±52 微米／300 毫米的標準導程精確度。小型軋制滾珠螺桿特別適合用于實驗室、半導體和醫(yī)療應用。
立即觀看！小型螺桿技術 - 機械設計網絡研討會 >
讓 Thomson 幫您做出選擇！
- Thomson offers a variety of ball nut styles to meet your application needs
| 法蘭螺母 | 圓柱形螺母 | 螺紋螺母 |
|---|---|---|
 |
 |
 |
可用尺寸：
| 直徑 (mm) | 導程 (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 2 | 2.5 | 3 | 4 | 5 | |||||
| 8 | X | X | |||||||
| 10 | X | X | |||||||
| 12 | X | X | X | ||||||
功能特點：
- 通過設計最大化負載能力
- 靈活的滾珠螺母安裝配置
- 更高的負載能力，更長的使用壽命
- T7/P5標準精度等級
- 具有成本效率，小型封裝應用
- 快速原型設計
- 穩(wěn)定、高效，特別適合狹小空間
- 各類導程可供選擇
- 間隙保持最大 0.05 毫米
- 在低和高導程裝置中實現最佳性能
VIDEO: Ten Essential Steps for Selecting the Optimal Ball Screw
When it comes to selecting the right ball screw for your application, knowing and understanding your application’s requirements is crucial. This video covers 10 helpful steps to ensure you’re on the right path.
2D/3D CAD Drawings
| Assemblies | |||
| Ball Nuts | |||
| End Supports | |||
| Screws |
